Антенна BBHA 9120 C (2 ГГц - 20 ГГц)




Антенна BBHA 9120 C Schwarzbeck

Характеристики антенны BBHA 9120 C


• Диапазон: 2 - 18 ГГц (20 ГГц).

• Тип: рупорная антенна (двухгребневая).

• Антенный фактор: 32… 39 дБ/м (более 4 ГГц).

• Усиление отн. излучателя изотропного: 10… 16 дБи.

• Значение КСВ приблизительно составляет: 1,8.

• Импеданс (номинал. значение): 50 Ом.

• Ширина ДНА (Е плоскость, -6 дБ): 40 град.

• Ширина ДНА (Н плоскость, -6 дБ): 40 град.

• Ширина ДНА (Е плоскость, -3 дБ): 29 град.

• Ширина ДНА (Н плоскость, -3 дБ): 26 град.

• Развязка по поляр-ции: более 25 дБ.

• Коэффициент обр. излучения: более 25 дБ.

• Разъём (мама): N- типа (стандартный).

• Крепежная трубка имеет диаметр: 22 мм.

• Макс. размеры (Д х В х Ш): 98 мм х 140 (345) мм х 69 мм.

• Вес BBHA 9120 C составляет: 0,5 кг

• Производитель BBHA 9120 C: Schwarzbeck Mess Elektronik.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание антенны рупорной BBHA 9120 C


BBHA 9120 C – модель двухгребневой рупорной широкополосной антенны от Schwarzbeck.

Антенна BBHA 9120 C имеет линейную поляризацию, охватывает частоты в диапазоне 2 ГГц – 18 ГГ (можно до 20 ГГц).


Дополнительная информация по BBHA 9120 C


Техническое описание антенны BBHA 9120 C Schwarzbeck (170 КБ)

Диаграмма направленности антенны BBHA 9120 C Schwarzbeck (441 КБ)

Напряженность поля антенны BBHA 9120 C Schwarzbeck (59 КБ)

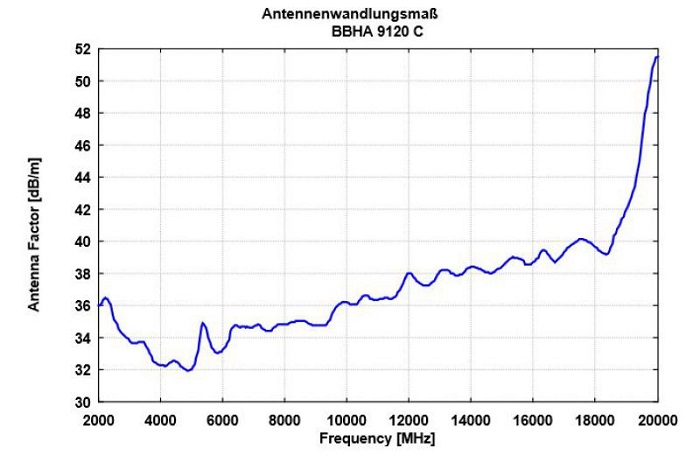

Антенный фактор BBHA 9120 C Schwarzbeck


Антенный фактор BBHA 9120 C Schwarzbeck

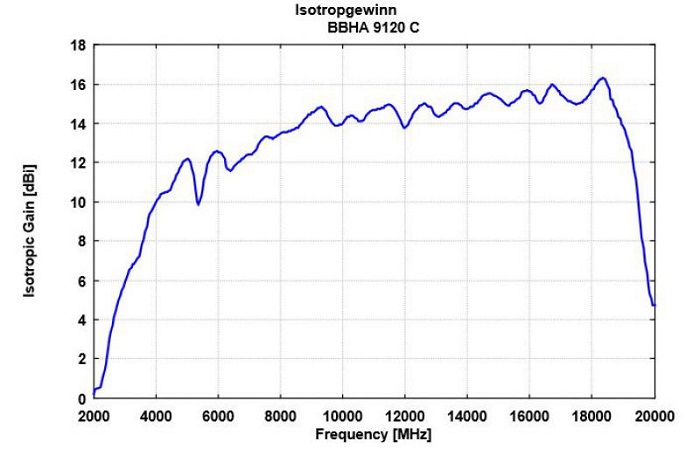

Усиление антенны BBHA 9120 C Schwarzbeck


Усиление антенны BBHA 9120 C Schwarzbeck
