Антенна HFRA 5156 (0 – 10 МГц)




Антенна HFRA 5156 Schwarzbeck

Характеристики антенны HFRA 5156


• Диапазон част.:

- DC - 5 (10) МГц.

• Антенна (тип):

- передающая рамочная.

• Число витков: 10 (десять).

• Рамка имеет диаметр: 5 см.

• Максим. ток: 100 мА/100 дБмкА.

• Максим. напряжен.: 50 В/154 дБмкВ.

• Резонансные частоты: от 13 МГц.

• Индуктивность: 7 мкГн.

• Импеданс антенны HFRA 5156:

- 480 Ом при менее 1 МГц;

- 500 Ом при част. 3 МГц;

- 550 Ом при част. 5 МГц.

• Разъемы для соединения (тип): BNC.

• Резьба монтажная для установки: 3/8".

• Размеры антенны габаритные: 10,4 х 6,2 х 6 см.

• Вес оборудования HFRA 5156 составляет: 165 г.

• Производитель устройства HFRA 5156: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание антенны Schwarzbeck HFRA 5156

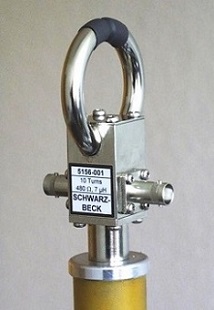

Антенна HFRA 5156 – рамочная передающая антенна, выпускаемая Schwarzbeck Mess Elektronik.

Данная модель HFRA 5156 разработана для генерации H-поля умеренного уровня (меньше 0,1 А/м) на частотах DC до 5 МГц.

Однако данная антенна может продуктивно работать на частотах до 10 МГц с некоторыми незначительными изменениями своих характеристик.

Антенна Schwarzbeck HFRA 5156 обладает экранированной защитой от E-полей и имеет 10 (десять) витков, резистор 480 Ом.


Дополнительная информация


Техническое описание антенны HFRA 5156 (140 КБ)
