HXYZ 9170 - Трехкоординатная рамочная антенна
Антенна HXYZ 9170, рамочная трехкоординатная для CISPR 15
____________________________________________________________________________________________________________________________________________

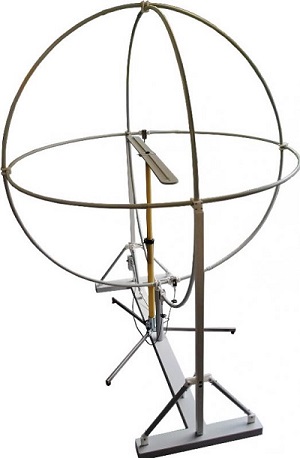

![Антенна HXYZ 9170](/images/foto/ris1_antenna_HXYZ9170_Schwarzbeck.jpg)
Антенна HXYZ 9170
Характеристики антенны HXYZ 9170
• Тип антенны HXYZ 9170:
- рамочная антенная система (LAS);
- трехмерная большая рамочная антенна.
• Диапазон частот: 9 кГц – 100 МГц.
• Диаметр рамочной антенны: 2 м.
• Мощность: 3 Вт.
• Количество витков: 2.
• Стандарты: EN 55015/CISPR 15.
Техническое описание антенны HXYZ 9170 (47 Кб)
Описание трехкоординатной антенны HXYZ 9170
Трехкоординатная антенна HXYZ 9170 представляет собой рамочную антенну от Schwarzbeck Mess-Elektronik, которая являются самостоятельным измерительным прибором.
Сфера применения данной антенны достаточно обширна.
При помощи HXYZ 9170 возможно измерять разные физические характеристики.
За счет совместимости трехкоординатной рамочной антенны с разными источниками сигнала, ее диапазон достаточно широк.
Антенну HXYZ 9170 возможно применять с разным типом технических средств в производственных и лабораторных помещениях для обеспечивания защиты электромагнитных устройств, а также для определения допустимых уровней.
Конструкция трехкоординатной антенны довольно проста, как и ее использование. Однако, получаемые с помощью HXYZ 9170, помогают специалистам решить многие проблемы.
Поэтому антенна HXYZ 9170 пользуется довольно большим спросом у тех специалистов, кому нужно измерять разные электромагнитные параметры.
Трехкоординатная рамочная антенна HXYZ 9170 оснащена большой петлей и соответствует EN 55015/CISPR 15.
Цена по запросу, e-mail: info@schwarzbeckmsk.ru
____________________________________________________________________________________________________________________________________________

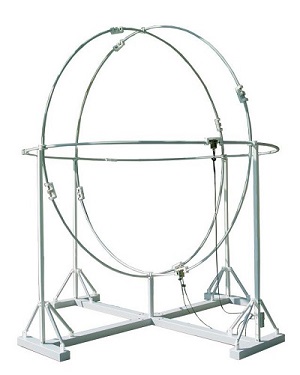

![Антенна HXYZ 9170 3м](/images/foto/ris8_antenna HXYZ9170_3m_Schwarzbeck.jpg)
Антенна HXYZ 9170 3м
Характеристики антенны HXYZ 9170 3м
• Тип антенны HXYZ 9170 3м:
- рамочная антенная система (LAS);
- трехмерная большая рамочная антенна.
• Диапазон частот: 9 кГц - 100 МГц.
• Диаметр рамочной антенны: 3 м.
• Окружность петли: 9,43 м.
• Коэффициент валидации: 79...100 дБОм.
• Минимальное дистанционирование EuT-кольцо: 0,3 м.
• Максимальные размеры петли: 2,4 м x 2,4 м x 2,4 м.
• Номинальное преобразование трансформатора тока: 1:1 (0 дБ).
• Импеданс перехода тока трансформатора: 1,2 +/- 0,2 Ом.
• Индуктивность на единицу длины: 0.92 µH/м.
• Высота горизонтальной петли: 2,05 м.
• Коаксиальный кабель с двойной защитной оплеткой: RG 223/U.
• Коаксиальный соединитель: BNC.
• Последовательное сопротивление ферритового абсорбера: > 300 Ом @ 10 МГц.
• Габариты антенны HXYZ 9170 3м: 3,2 м x 3,2 м x 3,6 м.
• Вес трехкоординатной рамочной антенны: 67 кг.
• Стандарты: EN 55015/CISPR 15.
Техническое описание антенны HXYZ 9170 3м (156 Кб)
Инструкция по монтажу антенны HXYZ 9170 3м (453 Кб)
Цена по запросу, e-mail: info@schwarzbeckmsk.ru
Описание трехкоординатной антенны HXYZ 9170 3м
Антенна HXYZ 9170 3м – это трехкоординатная рамочная антенная система для измерения тока в контуре, вызванного магнитными полями.
Данная антенна применяется для измерения излучаемых помех оборудования в диапазоне 9 кГц – 30 МГц, согласно EN 55015/CISPR 15.
ЭВТ размещается в середине антенной системы с минимальным разъединением 0,3 м.
Кабели ЭВТ должны выходить из контурной антенной системы через один октант с минимальным расстоянием 0,4 м до любого кольца антенны.
Показания напряжения приемника в дБµВ должны быть уменьшены на относительную чувствительность трехкоординатной рамочной антенны (HXYZ 9170 3м) для получения индуцированных токов, называемых петлевой антенной 2 м.
Более подробная информация описана в CISPR 16-1-4 и CISPR 15.
