Характеристики антенны USLP 9143 B

• Диапазон ном.: 200 МГц – 7 ГГц.

• Диапазон рабоч.: 180 МГц – 8 ГГц.

• Антенна (тип): логопериодическая.

• Материал изделия: алюминий.

• Поляризация антенны: линейная.

• Антенный фактор: 11… 44 дБ/м.

• Значение КСВ (типичн.): меньше 1,5.

• Импеданс (номинал. значение): 50 Ом.

• Коэфф. усиления (типичн.): 5,8 дБи +/-1,3 дБ.

• Ширина ДНА (Е плоскость, 3 дБ): 45 – 65 град.

• Ширина ДНА (Н плоскость, 3 дБ): 90 - 120 град.

• Макс. вх. мощность:

- 50 Вт (7 ГГц), 80 Вт (5 ГГц), 200 Вт (< 500 МГц).

• Разъём: N (female)- стандартный тип.

• Монтажная трубка антенны (Диам.): 22 мм.

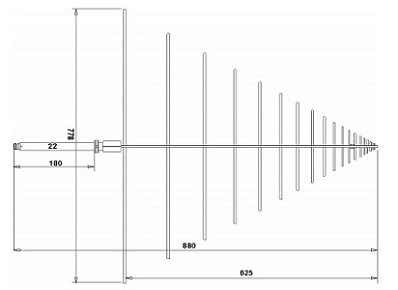

• Макс. размеры габаритов: 88,5 х 6 х 77,8 см.

• Вес антенны USLP 9143 B соответствует: 1,2 кг.

• Производитель USLP 9143 B модели: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание логопериодической антенны USLP 9143 B

Антенна USLP 9143 B – широкополосная, стандартного типа логопериодическая антенна LDPA от производителя Schwarzbeck Mess Elektronik.

Модель антенны USLP 9143B линейной поляризации сделана для работы на частотах в радиусе 0,2 – 7 ГГц, причем рабочий радиус составляет 0,18 – 8 ГГц.

Дополнительная информация

Техническое описание антенны USLP 9143B (63 КБ)

Диаграмма направленности антенны USLP 9143B (1 118 КБ)

Измерения на близком расстоянии антенны USLP 9143B (31 КБ)
