Антенна VUSLP 9111 F (75 МГц – 4 ГГц)
![Антенна VUSLP 9111 F Schwarzbeck](/images/foto/ris1_VUSLP-9111F_Schwarzbeck.jpg)
Характеристики антенны VUSLP 9111F
• Диапазон ном.: 80 МГц – 3 ГГц.
• Диапазон рабоч.: 75 МГц – 4 ГГц.
• Антенна (тип): логопериодическая.
• Материал изделия: алюминий.
• Поляризация антенны: линейная.
• Антенный фактор: 4… 35 дБ/м.
• Значение КСВ (приблизит.): 1,5.
• Импеданс (номинал. значение): 50 Ом.
• Ширина ДНА (Е плоскость, 3 дБ): 45 – 65 град.
• Ширина ДНА (Н плоскость, 3 дБ): 90 - 120 град.
• Разъём: N (female)- стандартный тип.
• Монтажное крепление по центру: 3/8" и M 12.
• Коэфф. усиления (изотроп.): 6,3 дБи (тип.) +/- 1,3 дБ.
• Макс. мощность: 1 кВт (менее 300 МГц), 300 Вт (1 ГГц).
• Вес антенны VUSLP 9111F составляет: 3 кг.
• Макс. габаритные размеры: 153 см х 134 см х 11 см.
• Производитель VUSLP 9111 F модели: Schwarzbeck.
Цена по запросу, e-mail: info@schwarzbeckmsk.ru
Описание логопериодической антенны VUSLP 9111 F
Антенна VUSLP 9111 F – это стандартного типа съемная широкополосная логопериодическая антенна LDPA от Schwarzbeck Mess Elektronik.
Модель VUSLP 9111F обладает линейной поляризацией, разработана для работы в радиусе 0,08 – 3 ГГц (рабочий радиус составляет 0,075 – 4 ГГц).
Данная логопериодическая антенна используется для проведения ЭМС испытаний, характеризуется низким КСВН, высоким значением максимальной мощности.
VUSLP 9111 F имеет быстросъемные элементы, что удобно для ее переноски и транспортировки. В результате чего антенна уменьшается в размерах на половину.
Сборка элементов антенны осуществляется без инструментов, за короткий промежуток времени, позволяя оперативно подготовить антенну к работе.
Дополнительные опции
• Кейс транспортировочный (CCA 9111 F).
• Адаптер мачты, предназначенный для фиксации антенны на автомобилях с возможностью изменения ее поляризации.
Дополнительная информация
Техническое описание антенны VUSLP 9111F (517 КБ)
Измерения на близком расстоянии VUSLP 9111F (540 КБ)

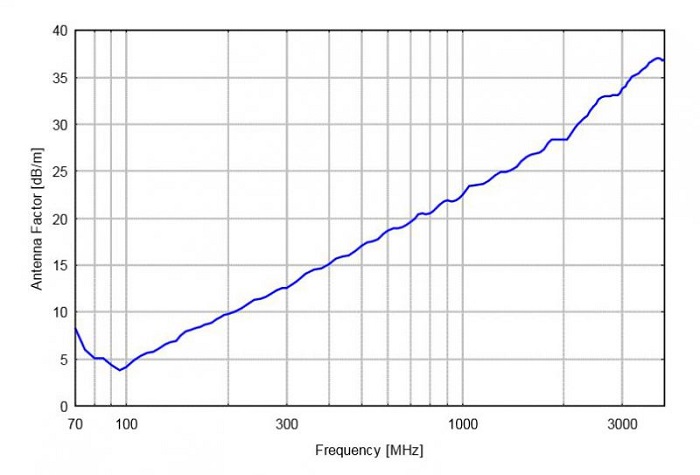

Антенный фактор Schwarzbeck VUSLP 9111F
![Антенный фактор Schwarzbeck VUSLP 9111F](/images/foto/ris2_VUSLP-9111F_Typical_Antenna_Factor.jpg)

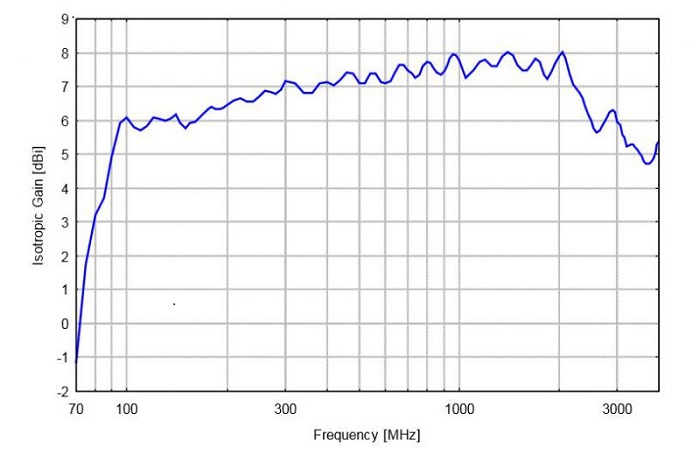

Усиление антенны Schwarzbeck VUSLP 9111F
![Усиление антенны Schwarzbeck VUSLP 9111F](/images/foto/ris3_VUSLP-9111F_Typical_Antenna_Gain.jpg)
