Рупорные антенны с двойной поляризацией




Антенны с двойной поляризацией – это универсальный тип антенн. Данная антенна работает в качестве двухвходового самостоятельного устройства и является двойной поляризации антенной. Использование антенн с двойной поляризацией достаточно разнообразно: испытания ЭМС, различные измерения, проведение мониторинга и прочее.

Конструкция антенны с двойной поляризацией позволяет рупорной антенне быть достаточно широкополосной и иметь малое паразитное излучение. Поляризация этих устройств бывает линейной и круговой. В линейки немецкого разработчика и производителя антенного оборудования Schwarzbeck имеются разные серии антенн.

Двойной поляризации антенны от Schwarzbeck представлены ниже, это: CTIA 0710, BBHX 9120LF, BBHX 9120E.


____________________________________________________________________________________________________________________________________________


Антенна CTIA 0710 Schwarzbeck

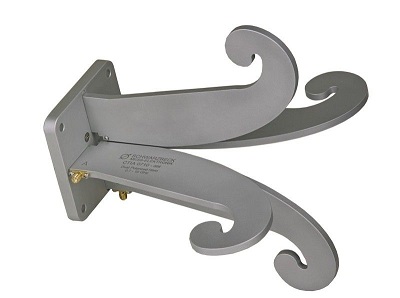

Антенна CTIA 0710 Schwarzbeck

Краткие характеристики CTIA 0710



• Тип антенны: рупорная с двойной поляризацией.

• Диапазон, номинал: 0,7 ГГц – 10,0 ГГц.

• Усиление антенны: 5 – 13 дБи (> 1 ГГц).

• Фактор антенны: 25 - 39 дБ/м (> 1 ГГц).

• Мощность, максимум: 100 Вт/50 Вт.

• Импеданс, номинал: 50 Ом.

• Поляризация: двойная поляризация антенны.

• Соединитель антенны, тип: SMA (f).

• Монтажный крепеж: труба 220 x 22 мм.

• Размеры (Д/Ш/В) антенны: 235/200/235 мм.

• Вес рупорной антенны Schwarzbeck: 0,84 кг.


Описание антенны CTIA 0710 Schwarzbeck





Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна BBHX 9120 E Schwarzbeck

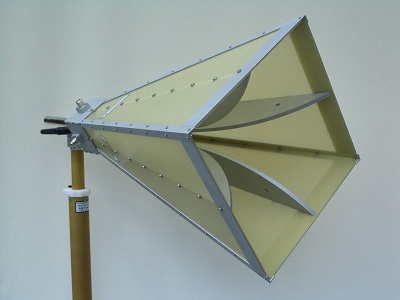

Антенна BBHA 9120E Schwarzbeck

Краткие характеристики BBHX 9120 E



• Тип антенны: рупорная, двойной поляризации.

• Диапазон, номинал: 0,7 ГГц – 7,0 ГГц.

• Рабочий диапазон: 0,4 ГГц – 10,0 ГГц.

• Усиление антенны: 6 - 15 дБи (0,7 – 7 ГГц).

• Фактор антенны: 20 – 34 дБ/м (0,7 – 7 ГГц).

• Мощность, максимум: 200 Вт.

• Импеданс, номинал: 50 Ом.

• Поляризация: двойная поляризация антенны.

• Соединитель антенны, тип: N (f).

• Монтажный крепеж: труба 220 x 22 мм.

• Размеры (Д/Ш/В) антенны: 320/320/615 мм.

• Вес рупорной антенны Schwarzbeck: 6 кг.


Описание антенны BBHX 9120 E Schwarzbeck





Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна BBHX 9120 LF Schwarzbeck

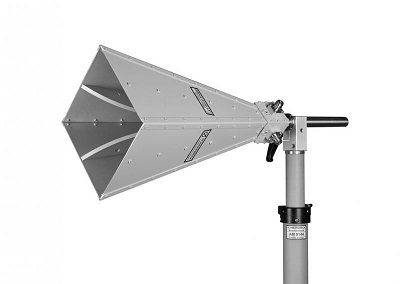

Антенна BBHX 9120LF Schwarzbeck

Краткие характеристики BBHX 9120 LF



• Тип антенны: рупорная с двойной поляризацией.

• Диапазон, номинал: 1,0 ГГц – 8,0 ГГц.

• Рабочий диапазон: 0,8 ГГц – 10,5 ГГц.

• Усиление антенны: 4 - 15 дБи (1,0 – 8,0 ГГц).

• Фактор антенны: 20 – 34 дБ/м (1,0 – 8,0 ГГц).

• Мощность, максимум: 50 Вт.

• Импеданс, номинал: 50 Ом.

• Поляризация: двойная поляризация антенны.

• Соединитель антенны, тип: N (f).

• Монтажный крепеж: труба 220 x 22 мм.

• Размеры (Д/Ш/В) антенны: 190/190/420(600) мм.

• Вес рупорной антенны Schwarzbeck: 2,8 кг.


Описание антенны BBHX 9120 LF Schwarzbeck



Цена по запросу, e-mail: info@schwarzbeckmsk.ru
