Спиральные антенны



____________________________________________________________________________________________________________________________________________


Антенна HLX 0810-LHCP

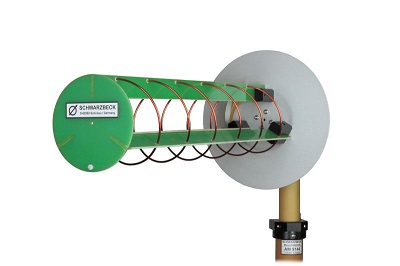

Антенна HXL 0810

Краткие характеристики HLX 0810-LHCP


Спиральная антенна.

• Диапазон: 750 МГц – 1050 МГц.

• Рабочий диапазон: 600 МГц – 1100 МГц.

• Поляризация антенны: левая круговая.

• Коэффициент усиления: 6 дБи – 12 дБи.

• Фактор антенны: 17 дБ/м – 20 дБ/м.

• Импеданс (nominal): 50 Ом.

• КСВ (типичный): < 1,5.

• КСВ (максимальный): < 2,2.

• Коэффициент (типич.) обратного излучения: > 15 дБ.

• Диаграмма направленности:

- 70°-50° (по уровню 6 дБ);

- 56°-33° (по уровню 3 дБ).

• Вх. максимальная мощность: 300 Вт.

• Соединение (разъем): N (f).

• Трубка монтажная: L=200 мм, 22 мм.

• Габариты (Ш/Д/Т): 0,24 м x 0,5 м (+ 0,2 м) x 0,24 м.

• Вес изделия: 3,1 кг.

• Рекомендуемые аксессуары:

- адаптер AA 9202 / AA9203;

- мачта AM 9144.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Техническое описание антенны HLX 0810-LHCP (129 Кб)

ДНА антенны HLX 0810-LHCP (164 Кб)


____________________________________________________________________________________________________________________________________________


Антенна HLX 0810-RHCP


Антенна HXL 0810

Краткие характеристики HLX 0810-RHCP


Антенна спиральная.

• Диапазон: 750 МГц – 1050 МГц.

• Рабочий диапазон: 600 МГц – 1100 МГц.

• Поляризация антенны: правая круговая.

• Коэффициент усиления: 6 дБи – 12 дБи.

• Фактор антенны: 17 дБ/м – 20 дБ/м.

• Импеданс (nominal): 50 Ом.

• КСВ (типичный): < 1,5.

• КСВ (максимальный): < 2,2.

• Коэффициент (типич.) обратного излучения: > 15 дБ.

• Диаграмма направленности:

- 70°-50° (по уровню 6 дБ);

- 56°-33° (по уровню 3 дБ).

• Вх. максимальная мощность: 300 Вт.

• Соединение (разъем): N (f).

• Трубка монтажная: L=200 мм, 22 мм.

• Габариты (Ш/Д/Т): 0,24 м x 0,5 м (+ 0,2 м) x 0,24 м.

• Вес изделия: 3,1 кг.

• Рекомендуемые аксессуары:

- адаптер AA 9202 / AA9203;

- мачта AM 9144.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Техническое описание антенны HLX 0810-RHCP (537 Кб)

ДНА антенны HLX 0810-RHCP (164 Кб)


____________________________________________________________________________________________________________________________________________


Антенна CLSA 0110 - RHCP

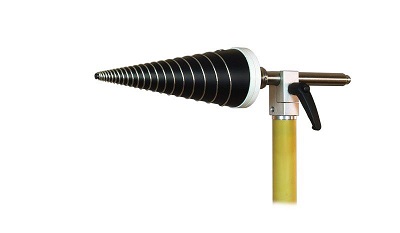

Антенна CLSA 0110

Краткие характеристики CLSA 0110 - RHCP


• Спиральная антенна коническая логарифмическая.

• Диапазон номинальный: 1 ГГц – 10 ГГц.

• Рабочий диапазон: 0,8 ГГц – 11 ГГц.

• Поляризация антенны: круговая правосторонняя.

• Усиление изотропное: -4 дБи … +6 дБи.

• Фактор антенны: 25 дБ/м … 55 дБ/м.

• Импеданс (nominal): 50 Ом.

• Соединение (разъем): N (f).

• КСВ (типичный): 1,5 – 3,5.

• Коэффициент эллиптичности:

- < 2 дБ (6 ГГц – 10 ГГц);

- < 1 дБ (1 ГГц – 6 ГГц).

• Вх. макс. мощность (пост/пик): 60 Вт/120 Вт.

• ДНА по уровню 3 дБ: 60° - 125°.

• Трубка монтажная: L=200 мм, 22 мм.

• Габариты (Ш/Д/Т): 0,24 м x 0,5 м (+ 0,2 м) x 0,24 м.

• Вес изделия: 600 г.

• Опция для антенны CLSA 0110:

- антенный радиопрозрачный колпак.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Техническое описание антенны CLSA 0110 - RHCP (305 Кб)

ДНА антенны CLSA 0110 - RHCP (173 Кб)


____________________________________________________________________________________________________________________________________________


Антенна CLSA 0110 - LHCP


Антенна CLSA 0110

Краткие характеристики CLSA 0110 - LHCP


• Спиральная антенна коническая логарифмическая.

• Диапазон номинальный: 1 ГГц – 10 ГГц.

• Рабочий диапазон: 0,8 ГГц – 11 ГГц.

• Поляризация антенны: круговая левосторонняя.

• Усиление изотропное: -4 дБи … +6 дБи.

• Фактор антенны: 25 дБ/м … 55 дБ/м.

• Импеданс (nominal): 50 Ом.

• Соединение (разъем): N (f).

• КСВ (типичный): 1,5 – 3,5.

• Коэффициент эллиптичности:

- < 2 дБ (6 ГГц – 10 ГГц);

- < 1 дБ (1 ГГц – 6 ГГц).

• Вх. макс. мощность (пост/пик): 60 Вт/120 Вт.

• ДНА по уровню 3 дБ: 60° - 125°.

• Трубка монтажная: L=200 мм, 22 мм.

• Габариты (Ш/Д/Т): 0,24 м x 0,5 м (+ 0,2 м) x 0,24 м.

• Вес изделия: 600 г.

• Опция для антенны CLSA 0110:

- антенный радиопрозрачный колпак.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Техническое описание антенны CLSA 0110 - LHCP (305 Кб)

ДНА антенны CLSA 0110 - LHCP (173 Кб)
