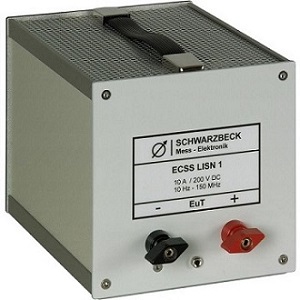

Эквивалент сети ECSS LISN 1 (10 Гц – 150 МГц)

Schwarzbeck Москва > Эквиваленты сети > Эквивалент сети ECSS LISN 1 (10 Гц – 150 МГц)

Характеристики ECSS LISN 1

• Част. диапазон (ном.):

- 10 Гц – 150 МГц.

• Ток максимальный:

- 10 А (непрерыв.),

- 15 А (импульсный).

• Напряжение максимальное:

- 200 В (DC).

• Импеданс соответсвует:

- (1,5 мкГн) || 50 Ом (+/-20%).

• Сопротивление (DC):

- 100 мОм (зажимы питания).

• Коннект с испыт. оборудованием:

- клеммы винтовые, M7?0,75, 4 мм гнезда.

• Общий вес сети ECSS LISN1:

- 2,7 кг.

• Габаритные размеры устройства:

- 21 х 16,5 х 16 см.

• Производство оборудования ECSS LISN 1:

- Schwarzbeck Mess Elektronik.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание Schwarzbeck ECSS LISN 1

Эквивалент сети ECSS LISN 1 разработан для ЭМС испытаний в частотном радиусе 10 Гц – 150 МГц.

Schwarzbeck ECSS LISN1 применяется для линий DC электропитания.

Оборудование ECSS LISN1 создано для тестирования согласно ECSS-E-ST-20-07.

Дополнительная информация по ECSS LISN1

Техническое описание эквивалента сети ECSS LISN 1 (433 КБ)
