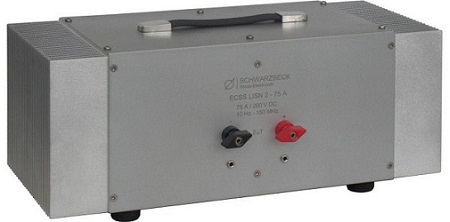

Эквивалент сети ECSS LISN2-75A (10 Гц – 150 МГц)

Schwarzbeck Москва > Эквиваленты сети > Эквивалент сети ECSS LISN2-75A (10 Гц – 150 МГц)

Характеристики ECSS LISN 2-75A

• Част. диапазон (ном.):

- 10 Гц – 100 МГц.

• Част. диапазон (рабочий):

- 10 Гц – 150 МГц.

• Ток максимальный:

- 75 А (непрерыв.),

- 100 А (импульсный).

• Напряжение максимальное:

- 200 В (DC).

• Импеданс соответствует:

- (2,0 мкГн) || 50 (+/-20%) Ом.

• Сопротивление (DC):

- 100 мОм (зажимы питания).

• Коннект с испыт. оборудованием:

- клеммы винтовые, M7?0,75, 4 мм гнезда.

• Общий вес сети ECSS LISN 2-75A: 9,5 кг.

• Габаритные размеры устройства: 44 х 19,6 х 16,2 см.

• Производство оборудования ECSS LISN 2-75A: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание Schwarzbeck ECSS LISN 2-75A

Эквивалент сети ECSS LISN2-75A разработан для ЭМС испытаний в частотном радиусе 10 Гц – 100 МГц (возможно до 150 МГц).

Schwarzbeck ECSS LISN2-75A применяется линий DC электропитания.

Оборудование ECSS LISN 2-75A создано для тестирования согласно ECSS-E-ST-20-07.

Дополнительная информация по ECSS LISN2-75A

Техническое описание эквивалента сети ECSS LISN2-75A (390 КБ)
