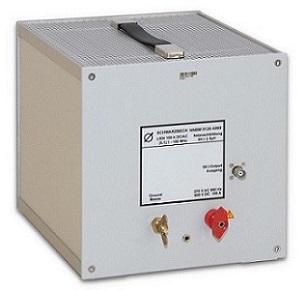

Эквивалент сети NNBM 8126-A 890 (100 кГц – 400 МГц)

Schwarzbeck Москва > Эквиваленты сети > Эквивалент сети NNBM 8126-A 890 (100 кГц – 400 МГц)

Характеристики NNBM 8126-A 890

• Част. диапазон (ном.):

- 1 – 400 МГц.

• Частотный диапазон (раб.):

- 0,1 – 400 МГц.

• Ток максимальный:

- 70 А (непрерывный),

- 100 А (кратковременный).

• Напряжение максимальное:

- 600 В (DC),

- 530 В (при AC 400 Гц),

- 270 В (при AC 890 Гц).

• Импеданс NNBM 8126:

- (5 мкГн + 5 Ом) || 50 (+/- 10 %) Ом.

• Коннекторы для соединения с EUT: 6 мм.

• Опция калибровки (DO-160): 10 кГц – 400 МГц.

• Общий вес эквивалента NNBM 8126: 4,4 кг.

• Максимальные размеры габаритные: 22 х 22 х 32 см.

• Производство NNBM 8126-A 890 модели: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание Schwarzbeck NNBM 8126-A 890

Эквивалент сети NNBM 8126 A 890 – это ассиметричный сетевой эквивалент, работающий в частотном радиусе 1 (0,1) – 400 МГц.

Эквивалент сети имеет опцию калибровки согласно DO-160 до 400 МГц.

Функции эквивалента NNBM 8126-A 890

• Измерение помех различных транспортных средств (судна, самолеты и пр.).

Опиции для эквивалента сети NNBM 8126-A 890

• DO-160 калибровка: |Z| 10 кГц – 400 МГц.

Дополнительная информация по NNBM 8126-A 890

Техническое описание эквивалента сети NNBM 8126-A 890 (218 КБ)
