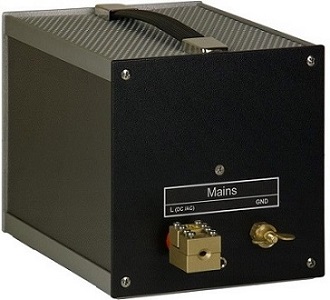

Эквивалент сети NNHV 8123 (100 кГц – 150 МГц)

Schwarzbeck Москва > Эквиваленты сети > Эквивалент сети NNHV 8123 (100 кГц – 150 МГц)

Характеристики NNHV 8123

• Част. диапазон (номинал.):

- 100 кГц – 150 МГц.

• Ток максимальный:

- 70 А (непрерывный),

- 100 А (кратковременный).

• Напряжение максимальное:

- 1000 В (DC),

- 300 В (при 400 Гц),

- 700 В (AC 50/60 Гц).

• Импеданс:

- 4,2 мОм (на 50 Гц),

- 13 мОм (на 400 Гц),

- (5 мкГн) || 50 (± 10 %) Ом,

• Сопротивление DC зажимы питания ИТС: < 5 мОм.

• Порт измерительный: коннектор N-типа.

• Разъемы измерительного средства: винтовые зажимы.

• Общий вес эквивалента NNHV 8123: 1,9 кг.

• Габаритные размеры оборудования: 16 х 16,5 х 21 см.

• Производство оборудования NNHV 8123 модели: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание Schwarzbeck NNHV 8123

Эквивалент сети NNHV 8123 – это высоковольтный несимметричный эквивалент для одной линии, созданный для тестирования транспортных средств согласно BMW GS 95025-1, CISPR-25 ред.4.

Сетевой эквивалент NNHV8123 выполняет измерения в радиусе 100 кГц – 150 МГц.

Функции эквивалента NNHV 8123

• Испытания инжекции тока объемного методом ИОТ с импедансом нагрузки (5 мкГн) || 50 Ом.

• Измерение помех напряжения (кондуктивных) на экранированных линиях электромобилей, различных гибридных транспортных средств.

Дополнительная информация по NNHV 8123

Техническое описание эквивалента сети NNHV 8123 (321 КБ)

Эквиваленты сети (CISPR 25) и принадлежности

• эквивалент сети NNBM 8124 (100 кГц - 150 МГц),

• эквивалент сети NNBM 8124-200 (100 кГц - 110 (150) МГц),

• эквивалент сети NNBM 8124-400 (100 кГц - 110 (150) МГц),

• эквивалент сети NNBM 8126-A 890 ((0,1) 1 МГц - 400 МГц),

• эквивалент сети NNHV 8123 (100 кГц - 150 МГц),

• эквивалент сети NNHV 8123-200 (100 кГц - 150 МГц),

• эквивалент сети NNHV 8123-400 (100 кГц - 150 МГц),

• эквивалент сети NNHV 8123-800 (100 кГц - 150 МГц),

• эквивалент сети BAN 8508 (250 кГц – 500 МГц),

• эквивалент сети BAN 8530 (250 кГц – 500 МГц),

• блокирующий конденсатор DC-Block 500 (250 кГц – 500 МГц),

• экранированный корпус HVSE 8600,

• экранированный корпус HVSE 8601,

• конденсатор CAP 10,

• конденсатор CAP 10 8226-2,

• калибровочные адаптеры для V-LISN (V-AMN).
