Эквивалент сети NNLK 8121 (9 кГц – 30 МГц)

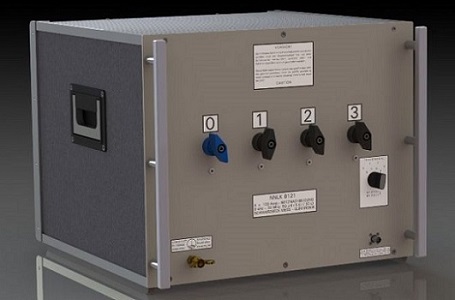

Эквивалент сети NNLK 8121 Schwarzbeck

Характеристики NNLK 8121


• Част. диапазон (номинал.):

- 9 кГц – 30 МГц.

• Топология эквивалента:

- V-образный LISN.

• Ток максимальный:

- 4 х 50 А (непрерывный),

- 4 х 100 А (импульсный).

• Напряжение максимальное:

- 250 В (AC) / 400 В (DC).

• Дроссель предвар. фильтра: 250 мкГн.

• Импеданс (имитация):

- (50 мкГн +5 Ом) || 50 Ом.

• Разъемы для испытательного устройства:

- зажимы 8 мм барашковые, несъемные.

• Порт для EMI приемника измерительного:

- BNC тип, 50 Ом.

• Общий вес эквивалента сети NNLK 8121: 33 кг.

• Габаритные размеры оборудования: 48 х 45 х 37 см.

• Производство оборудования NNLK 8121: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание Schwarzbeck NNLK 8121


Эквивалент сети NNLK 8121 предназначен для ЭМС испытаний в радиусе 9 кГц – 30 МГц.

Оборудование NNLK 8121 создано согласно стандартам, предназначенных для испытаний согласно CISPR-16-1-2.

Schwarzbeck NNLK 8121 с V-образной LISN топологией способен тестировать между линией и «землей» несимметричное напряжение помех.


Функции эквивалента NNLK 8121


• Фильтрация/блокировка от сети питания ВЧ помех.

• Защита сети питания от помех, производящихся тестируемым устройством.

• Обеспечение нагрузки (ВЧ) для тестируемого оборудования с конкретным импедансом по стандарту ЭМС.

• Подача напряжения питания к тестируемому оборудованию от сети переменного/постоянного тока.

• Обнаружение напряжения помех, поступающего от тестового оборудования, и отправка данного напряжения на приемник.


Дополнительная информация по NNLK8121


Техническое описание эквивалента NNLK 8121 (594 КБ)

Схема эквивалента сети NNLK 8121 (37 КБ)

Опция RC для эквивалента сети NNLK 8121 (221 КБ)

Опция Hochstrom для эквивалента сети NNLK 8121 (93 КБ)

Опция TC для эквивалента сети NNLK 8121 (98 КБ)

Опция 400/700В: напряжение между «земля»/линия.


Опция Lufter: охлаждающий вентилятор.
