Экранированный корпус HVSE 8600

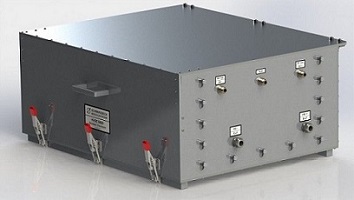

Экранированный корпус HVSE 8600 Schwarzbeck

Характеристики HVSE 8600


• Эффективность экранирования:

- более 100 дБ.

• Используемый материал в корпусе:

- алюминий.

• Коннекторы передней панели:

- 4 x N (f), RF HV-, RF HV+, 2 x AUX.

• Коннекторы на задней панели корпуса:

- HV+, HV-.

• Внутренние размеры: 48 х 63,5 х 25 см.

• Габаритные размеры: 50,5 х 65 х 29 см.

• Вес экранированного корпуса для LISN: 24 кг.

• Производство корпуса HVSE 8600: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание экранированного корпуса HVSE 8600


Экранированный корпус HVSE 8600 представляет собой экранированную коробку для увеличения эффективности экранирования эквивалентов сети (систем LISN), применяющихся для измерений транспортных средств (электрических, гибридных автомобилях).


Применение корпуса HVSE 8600


Эквивалент сети NNHV 8123.

Эквивалент сети NNHV 8123-200.

Эквивалент сети NNHV 8123-400.


Дополнительная информация по HVSE 8600


Техническое описание экранированного корпуса HVSE 8600 (764 КБ)

Дополнительная информация по использованию экранированного корпуса HVSE 8600 Schwarzbeck имеется в CISPR 25 р.4, а также в BMW GS 95025-1.
