Антенна BME-LB 9162 (25 МГц – 8 ГГц)
I. Характеристики антенны BME-LB 9162
• Диапазон номинальный:
30 МГц – 6 ГГц.
• Диапазон рабочий:
25 МГц – 8 ГГц.
• Тип: логопериодическая.
• Поляризация BME-LB 9162:
линейная.
• Значение КСВ: < 1,5 (при > 150 МГц).
• Вх. мощность макс.:
200 Вт (непрерыв.), 100 Вт (имп.).
• Коэфф. усиления BME-LB 9162:
6,4 дБи +/- 1,2 дБи.
• Антенн. фактор модели 9162:
7,0 дБ/м…43,0 дБ/м.
• Производство: ANTENAX (Россия).
• Антенна BME-LB 9162 внесена в Госреестр СИ.
• Является аналогом антенны VULB 9162 Schwarzbeck.
Цена по запросу, e-mail: info@schwarzbeckmsk.ru
II. Документы на антенну BME-LB 9162
Описание типа СИ (рег. N 96225-25 от 26.08.2025) (474 КБ)
III. Описание антенны BME-LB 9162
Антенна BME-LB 9162 - это гибридного типа антенна (биконическая логопериодическая), которая предназначена для испытаний на ЭМС, т.е. на электромагнитную совместимость. Данная широкополосная антенна гибридная рассчитана на частоты в пределах 0,03 ГГц – 6 ГГц.
Модель BME-LB 9162 имеет отличную направленность, низкое значение коэффициента КСВН, что способствует проведению очень точных измерений. По своим характеристикам антенна является аналогом модели VULB 9162 производства Schwarzbeck (Германия).
За счет своих отменных характеристик и свойств антенна BME-LB 9162 достаточно широко используется в разных отраслях промышленности, в которых необходим контроль/тестирование оборудования на ЭМС. К примеру, в телекоммуникации, автомобилестроении, авиастроении и пр.
1. Техническое описание BME-LB 9162
Параметры |
Значение |
| Диапазон частот, номинальный | 0,03 ГГц – 6,0 ГГц |
| Диапазон частот, рабочий | 0,025 ГГц – 8,0 ГГц |
| Тип антенны | Логопериодическая, гибридная |
| Материал | Алюминий |
| Входная мощность, максимальная | 200 Вт (непрер.), 100 Вт (импульс.) |
| Поляризация | Линейная |
| Значение КСВ | Менее 1,5 (если более 150 МГц) |
| Коэффициент усиления модели | 6,4 дБи +/- 1,2 дБи |
| Антенный фактор | 7,0 дБ/м…43,0 дБ/м |
| Импеданс, номинал | 50 Ом |
| Диаметр крепежной трубки | 22 мм |
| Разъем для соединения | N (f) - типа |

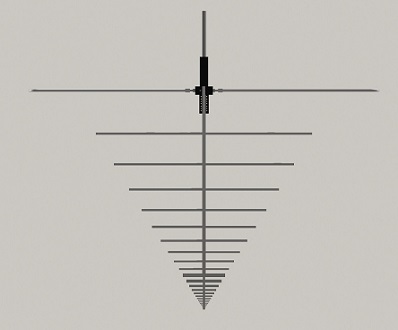

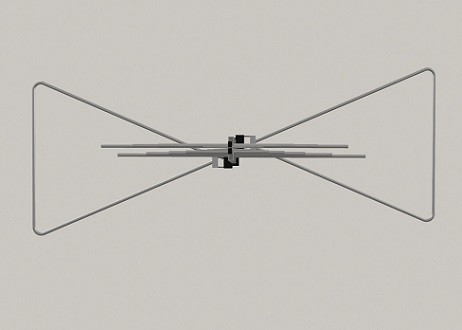

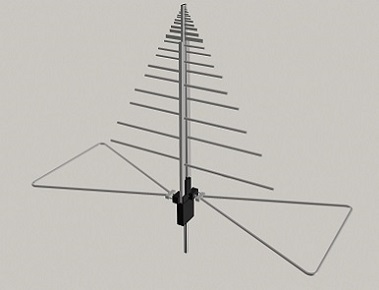

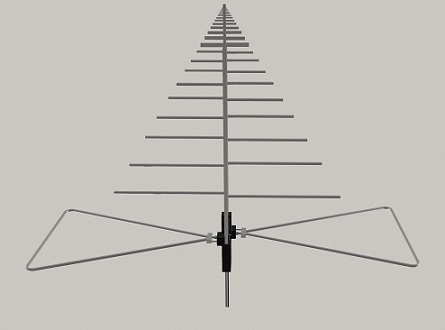

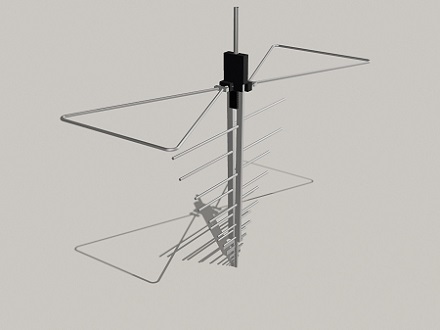

2. Изображения антенны BME-LB 9162
