Антенна BME-LB 9163 (25 МГц – 4 ГГц)
I. Характеристики антенны BME-LB 9163
• Диапазон номинальный:
30 МГц – 3 ГГц.
• Диапазон рабочий:
25 МГц – 4 ГГц.
• Тип: логопериодическая.
• Поляризация BME-LB 9163:
линейная.
• Значение КСВ: < 1,5.
• Вх. мощность макс.:
200 Вт (непрер.), 100 Вт (имп.).
• Коэфф. усиления BME-LB 9163:
6,4 дБи +/- 1,2 дБи.
• Антенн. фактор модели 9163:
7,0 дБ/м… 34,0 дБ/м.
• Производство: ANTENAX (Россия).
• Антенна BME-LB 9163 внесена в Госреестр СИ.
• Является аналогом антенны VULB 9163 Schwarzbeck.
Цена по запросу, e-mail: info@schwarzbeckmsk.ru
II. Документы на антенну BME-LB 9163
Описание типа СИ (рег. N 96225-25 от 26.08.2025) (474 КБ)
III. Описание антенны BME-LB 9163
Антенна BME-LB 9163 - это гибридного типа антенна (билогопериодическая), которая предназначена для испытаний на ЭМС, т.е. на электромагнитную совместимость. Данная широкополосная антенна гибридная рассчитана на частоты в пределах 0,03 ГГц – 3 ГГц.
Модель BME-LB 9163 имеет отличную направленность, низкий показатель коэффициента КСВН, что способствует проведению точных измерений. По своим характеристикам антенна является аналогом модели VULB 9163 производства Schwarzbeck (Германия).
За счет своих отменных характеристик и свойств антенна BME-LB 9163 достаточно широко используется в разных отраслях промышленности, в которых необходим контроль/тестирование оборудования на ЭМС. Например, данное изделие применяется в авиастроении, автомобилестроении, телекоммуникации и пр.
1. Техническое описание BME-LB 9163
Параметры |
Значение |
| Диапазон частот, номинальный | 0,03 ГГц – 3,0 ГГц |
| Диапазон частот, рабочий | 0,025 ГГц – 4,0 ГГц |
| Тип антенны | Логопериодическая, совмещенная |
| Материал | Алюминий |
| Входная мощность, максимальная | 200 Вт (непрер.), 100 Вт (импульс.) |
| Поляризация | Линейная |
| Значение КСВ | Менее 1,5 |
| Коэффициент усиления модели | 6,4 дБи +/- 1,2 дБи |
| Антенный фактор | 7,0 дБ/м… 34,0 дБ/м |
| Импеданс, номинал | 50 Ом |
| Диаметр крепежной трубки | 22 мм |
| Разъем для соединения | N (f) - типа |

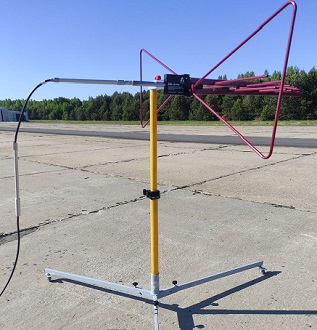

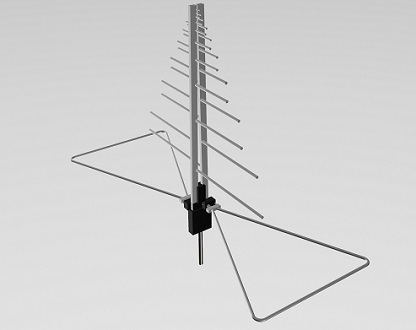

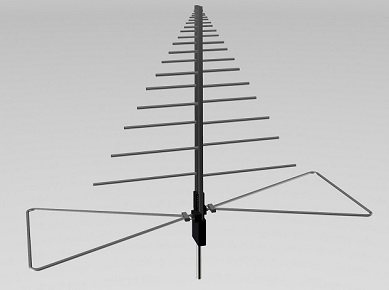

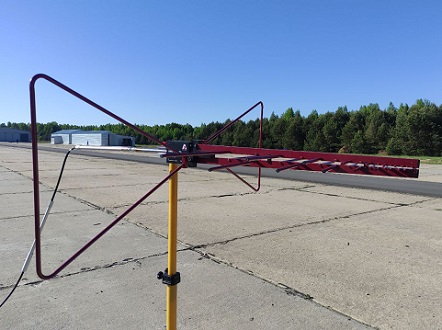

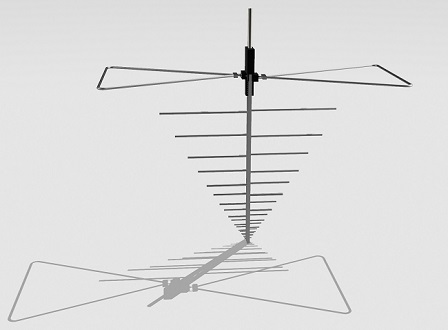

2. Изображения антенны BME-LB 9163
