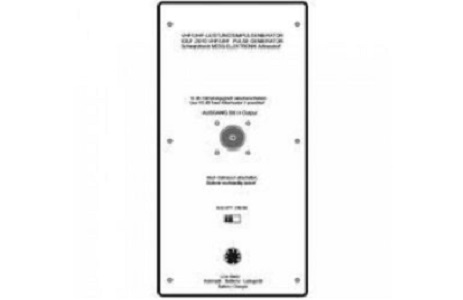

IGUF 2910
Характеристики IGUF 2910
• IGUF 2910 - генератор импульсный.
• Прибор с высокой мощностью.
• Питание: аккумуляторное батарейное.
• Уровень взвешенный (CISPR): 80 дБ мкВ.
• Квазипиковое значение: 120 кГц ПЧ.
• Повторения импульсов (частота): 300 Гц.
• Мощность импульса при 50 Ом: 1,8 кВт.
• Источник сигнала широкополосного:
- до 300 МГц (до 1000 МГ max).
• При нагрузке 50 Ом: 0,5 нс имп. 300 В.
• Спектр: 1 ГГц / -6 дБ, 300 МГц / -1 дБ.
• Пр-во IGUF 2910: Schwarzbeck Mess-Elektronik.
Документы на генератор IGUF 2910
Описание IGUF 2910 (346 КБ)
Цена по запросу, e-mail: info@schwarzbeckmsk.ru
Описание генератора IGUF 2910
Генератор IGUF 2910 – небольших размеров импульсный генератор производства Schwarzbeck, функционирующий от аккумуляторных батареек и поддерживающий через 50 выводов работу с многими антеннами. Из-за широкополосности спектра настройка приемника производится достаточно просто. Спектр образуется очень ровный: 1 ГГц / -6 дБ, 300 МГц / -1 дБ.
Генератор обеспечивает высокий уровень мощности импульсов, при 50 Ом – 1,8 кВт. Высокая степень повторений импульсов (частота) производят слышимый звук. Прибор IGUF 2910 работает для диапазона 1 – 300 (1000) МГц, 250 Гц (затухание < 1 дБ), до 1 ГГц (5 – 6 дБ). Имеет зарядное устройство для батарей (12 В/1,1 Ач), обладающих приличным сроком эксплуатации.
Модельный ряд генераторов импульсов Schwarzbeck
Модель генератора |
Краткое описание импульсного генератора Schwarzbeck |
|---|---|
IGUU 2916 |
Генератор-калибратор универсальный импульсный. Диапазоны: A, B, C, D. Частоты: 9 кГц-1000 МГц. CISPR 16. Частоты: 100 кГц/1 МГц/10 МГц/100 МГц. Повторение импульсов в радиусе: 0,1 Гц - 200 Гц (20 кГц). Уровень вых. сигнала регулируется с размером шагом 1 дБ. Назначение: калибровка параметров измерительных приемников ЭМП (перегрузка, взвешивание импульсов). |
IGUU 2918 |
Генератор калибровочных импульсов. По диапазонам: A, B, C, D. Частоты: 9 кГц-1000 МГц. CISPR 16. Частоты повторения импульсов: генератор основной 0,1 – 200 Гц; генератор вспомогательный до 1 МГц. IEEE-488 интерфейс. Назначение: калибровка имп. характеристик приемников ЭМИ. |
IGUF 2910 |
Генератор импульсов высокой мощности. Повторения импульсов с частотой 300 Гц. Взвешенный уровень по CISPR 80 дБ мкВ (квази-пик, 120 кГц ПЧ). Батарейное питание. Назначение: источник широкополосного сигнала частотой до 300 (1000) МГц. LGA 9802 - автоматическое ЗУ (зарядное устройство), напряжение 230 В. |
SG 9301 |
Генератор спектральных линий. Частоты: 30 - 1000 МГц. Линии спектра переключаемые (100 Гц - 1 МГц). Для работы необходимо устройство зарядное ACS 110. Назначение: опорный излучатель (с антенной UBAA 9114 с BBVU 9135 и др.) |
SG 9302 C |
Комбинированный генератор. Частоты: 100 МГц - 18 ГГц. Формирование част. спектра (линии спектральные), шаг 100 МГц. Назначение: источник излучения (с антенной) для тестирования БЭК, GTEM-ячеек, спец. площадок, а также компоненты технических средств (анализаторов спектра, измерительных приемников, аттенюаторов, кабельной продукции). |
SG 9303 |
Комбинированный генератор. Частоты: 10 МГц - 8 ГГц. Импульсные частоты: 10 МГц/100 МГц. Шаг линий спектральных можно менять в пределах 10 – 100 МГц. Независимое питание. Назначение многообразное. Может работать как источник опорного излучения. Возможно использовать (с антенной) в качестве эквивалента испытательного образца изделия. Позволяет проводить тесты на работоспособность измерительных приемников, анализаторов спектра ЭМИ. В тестовых системах позволяет осуществлять верификацию. Генератор используется также для тестирования аттенюаторов, кабеля. |
Заказать и купить генератор IGUF 2910 по приемлемой цене и с доставкой в кратчайшие сроки можно в Группе компаний Москвы (e-mail: info@schwarzbeckmsk.ru).
