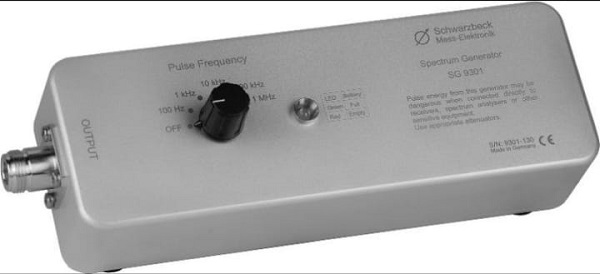

SG 9301
Характеристики SG 9301
• SG 9301
- генератор линий спектральных.
• Охват частот в радиусе:
- 30 МГц – 1 ГГц.
• Работа производится без кабеля.
• Линии спектра переключаются:
- шаг 100 Гц – 1 МГц.
• Импульсы с частотами:
- 0,1/1/10/100/1000 кГц.
• Тест CISPR 16-1-1 приемника (F=30 МГц):
- частота имп. 100 Гц, индикация 60 дБмкВ.
• Зарядное устройство для SG 9301:
- тип ACS 110.
• Разъем для соединения: N розетка.
• Пр-во SG 9301: Schwarzbeck Mess-Elektronik.
Цена по запросу, e-mail: info@schwarzbeckmsk.ru
Документы на генератор SG 9301
Описание SG 9301 (396 КБ)
Описание генератора SG 9301
Генератор SG 9301 спектральных линий – это небольших размеров, мощный генератор, предназначенный для функционирования без кабеля в любом местоположении,
используется главным образом в качестве опорного излучателя вместе с антенными элементами, такими как:
UBAA 9114 + BBVU 9135.
С помощью прибора SG 9301 осуществляется легкое определение значения напряженности поля калибровочного за счет простого подключения напрямую к антенне через антенный
разъем. Тест приемника производится согласно CISPR 16-1-1 (F=30 МГц), 60 дБмкВ - индикация, 100 Гц - частота импульсов. Для решения разных задач используются импульсы частотой 1 МГц,
100 кГц, 10 кГц, 1 кГц и 100 Гц.
Разный уровень частоты импульсов генератора SG 9301 позволяет расширить функции прибора. Высокая частота гарантирует повышенный уровень приемника на месте при большом
затухании. Низкая частота способствует определению узкополосного резонанса.
Модельный ряд генераторов импульсов Schwarzbeck
Модель генератора |
Краткое описание импульсного генератора Schwarzbeck |
|---|---|
IGUU 2916 |
Генератор-калибратор универсальный импульсный. Диапазоны: A, B, C, D. Частоты: 9 кГц-1000 МГц. CISPR 16. Частоты: 100 кГц/1 МГц/10 МГц/100 МГц. Повторение импульсов в радиусе: 0,1 Гц - 200 Гц (20 кГц). Уровень вых. сигнала регулируется с размером шагом 1 дБ. Назначение: калибровка параметров измерительных приемников ЭМП (перегрузка, взвешивание импульсов). |
IGUU 2918 |
Генератор калибровочных импульсов. По диапазонам: A, B, C, D. Частоты: 9 кГц-1000 МГц. CISPR 16. Частоты повторения импульсов: генератор основной 0,1 – 200 Гц; генератор вспомогательный до 1 МГц. IEEE-488 интерфейс. Назначение: калибровка имп. характеристик приемников ЭМИ. |
IGUF 2910 |
Генератор импульсов высокой мощности. Повторения импульсов с частотой 300 Гц. Взвешенный уровень по CISPR 80 дБ мкВ (квази-пик, 120 кГц ПЧ). Батарейное питание. Назначение: источник широкополосного сигнала частотой до 300 (1000) МГц. LGA 9802 - автоматическое ЗУ (зарядное устройство), напряжение 230 В. |
SG 9301 |
Генератор спектральных линий. Частоты: 30 - 1000 МГц. Линии спектра переключаемые (100 Гц - 1 МГц). Для работы необходимо устройство зарядное ACS 110. Назначение: опорный излучатель (с антенной UBAA 9114 с BBVU 9135 и др.) |
SG 9302 C |
Комбинированный генератор. Частоты: 100 МГц - 18 ГГц. Формирование част. спектра (линии спектральные), шаг 100 МГц. Назначение: источник излучения (с антенной) для тестирования БЭК, GTEM-ячеек, спец. площадок, а также компоненты технических средств (анализаторов спектра, измерительных приемников, аттенюаторов, кабельной продукции). |
SG 9303 |
Комбинированный генератор. Частоты: 10 МГц - 8 ГГц. Импульсные частоты: 10 МГц/100 МГц. Шаг линий спектральных можно менять в пределах 10 – 100 МГц. Независимое питание. Назначение многообразное. Может работать как источник опорного излучения. Возможно использовать (с антенной) в качестве эквивалента испытательного образца изделия. Позволяет проводить тесты на работоспособность измерительных приемников, анализаторов спектра ЭМИ. В тестовых системах позволяет осуществлять верификацию. Генератор используется также для тестирования аттенюаторов, кабеля. |
Заказать и купить генератор SG 9301 по приемлемой цене и с доставкой в кратчайшие сроки можно в Группе компаний Москвы (e-mail: info@schwarzbeckmsk.ru).
