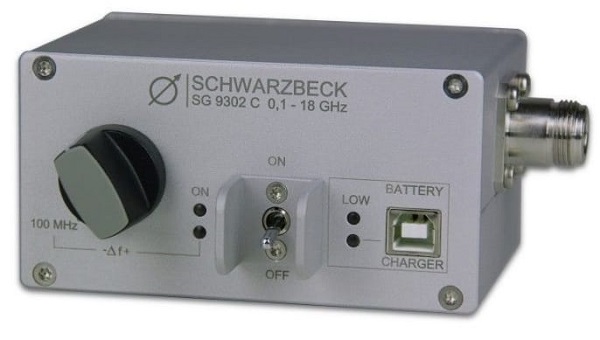

SG 9302 C
Характеристики SG 9302 C
• SG 9302 C
- генератор комбинированный.
• Частотный охват:
100 МГц – 18 ГГц.
• Частотная погрешность:
±1,5x10-6 (при температуре -20/+70°C).
• Работа производится без кабеля.
• Соединительный разъем: N, 50 Ом.
• Питание SG 9302 C: 3,7 В, 2,6 А-ч LiOn.
• Время непрерывной работы: 8 ч.
• Размеры генератора: 10,5 x 8,0 x 13,0 см.
• Масса прибора (вкл. аккумулятор): 430 гр.
• Пр-во SG 9302 C: Schwarzbeck Mess-Elektronik.
Документы на генератор SG 9302 C
Описание SG 9302 C (796 КБ)
Цена по запросу, e-mail: info@schwarzbeckmsk.ru
Описание генератора SG 9302 C
Генератор SG 9302 C представляет собой комбинированный генератор производства Schwarzbeck (Германия), который осуществляет формирование частотного спектра, включающего спектральные линии в радиусе 100 МГц – 18 ГГц и с шагом в 100 МГц.
Прибор SG 9302 C совместно с антенной возможно применять как источник излучения для проведения тестов на открытой местности, в БЭК (безэховых камерах), в GTEM ячейках, тестирования анализаторов спектра, измерительных приемников, аттенюаторов, кабеля и пр.
Использование генератора достаточно простое, без процедуры настройки. Универсальная конструкция с заряжаемой батареей экономит время и делает генератор менее дорогим и удобным для применения.
Модельный ряд генераторов импульсов Schwarzbeck
Модель генератора |
Краткое описание импульсного генератора Schwarzbeck |
|---|---|
IGUU 2916 |
Генератор-калибратор универсальный импульсный. Диапазоны: A, B, C, D. Частоты: 9 кГц-1000 МГц. CISPR 16. Частоты: 100 кГц/1 МГц/10 МГц/100 МГц. Повторение импульсов в радиусе: 0,1 Гц - 200 Гц (20 кГц). Уровень вых. сигнала регулируется с размером шагом 1 дБ. Назначение: калибровка параметров измерительных приемников ЭМП (перегрузка, взвешивание импульсов). |
IGUU 2918 |
Генератор калибровочных импульсов. По диапазонам: A, B, C, D. Частоты: 9 кГц-1000 МГц. CISPR 16. Частоты повторения импульсов: генератор основной 0,1 – 200 Гц; генератор вспомогательный до 1 МГц. IEEE-488 интерфейс. Назначение: калибровка имп. характеристик приемников ЭМИ. |
IGUF 2910 |
Генератор импульсов высокой мощности. Повторения импульсов с частотой 300 Гц. Взвешенный уровень по CISPR 80 дБ мкВ (квази-пик, 120 кГц ПЧ). Батарейное питание. Назначение: источник широкополосного сигнала частотой до 300 (1000) МГц. LGA 9802 - автоматическое ЗУ (зарядное устройство), напряжение 230 В. |
SG 9301 |
Генератор спектральных линий. Частоты: 30 - 1000 МГц. Линии спектра переключаемые (100 Гц - 1 МГц). Для работы необходимо устройство зарядное ACS 110. Назначение: опорный излучатель (с антенной UBAA 9114 с BBVU 9135 и др.) |
SG 9302 C |
Комбинированный генератор. Частоты: 100 МГц - 18 ГГц. Формирование част. спектра (линии спектральные), шаг 100 МГц. Назначение: источник излучения (с антенной) для тестирования БЭК, GTEM-ячеек, спец. площадок, а также компоненты технических средств (анализаторов спектра, измерительных приемников, аттенюаторов, кабельной продукции). |
SG 9303 |
Комбинированный генератор. Частоты: 10 МГц - 8 ГГц. Импульсные частоты: 10 МГц/100 МГц. Шаг линий спектральных можно менять в пределах 10 – 100 МГц. Независимое питание. Назначение многообразное. Может работать как источник опорного излучения. Возможно использовать (с антенной) в качестве эквивалента испытательного образца изделия. Позволяет проводить тесты на работоспособность измерительных приемников, анализаторов спектра ЭМИ. В тестовых системах позволяет осуществлять верификацию. Генератор используется также для тестирования аттенюаторов, кабеля. |
