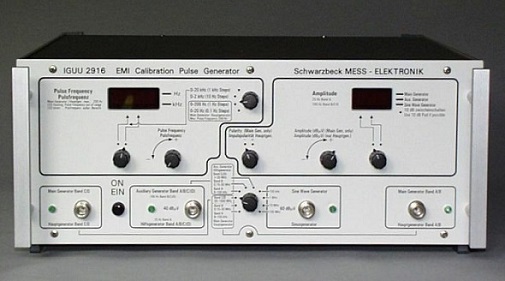

IGUU 2916

Schwarzbeck Москва > Генераторы импульсов > IGUU 2916

Характеристики IGUU 2916

• IGUU 2916

- генератор-калибратор импульсный.

• Охватывает частоты: 9 кГц – 1 ГГц.

• Для использования в A/B/C/D диапазонах.

• Соответствует CISPR 16.

• Генератор сигналов:

- 100 кГц, 1/10/100 МГц (60 дБ мкВ).

• Регулируемый уровень вых. сигнала:

- шаг 1 дБ.

• Импульсные повторения, частота:

- 0,1 - 200 Гц (20 кГц).

• Интерфейс: GPIG.

• Для калибровки ЭМП приемников:

- перегрузка,

- взвешивание импульсов.

• Пр-во IGUU 2916: Schwarzbeck Mess-Elektronik.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Документы на генератор IGUU 2916

Описание IGUU 2916 (109 КБ)

Руководство по IGUU 2916 (589 КБ)

Разница между IGUU 2916 и IGUU 2918 (7 КБ)

Описание генератора-калибратора IGUU 2916

Генератор IGUU 2916 – импульсный универсальный генератор-калибратор производства Schwarzbeck (Германия) предназначен для осуществления калибровки измерительных ЭМП-приемников в радиусе 9 кГц - 1000 МГц, служит для A/B/C/D диапазонов согласно стандартам CISPR 16.

Генератор импульсный IGUU 2916 специально разработан для проведения калибровки приемников ЭМП. Частота импульсных повторений (20 кГц) в пределах 0,1 - 200 Гц. Шаг регулируемого уровня сигнала выходного соответствует 1 дБ.

Дополнительные опции для IGUU 2916

1. Опция RecTest Software

Данная опция в виде ПО применяется для следующего:

• тестирование приемников;

• генерация сигналов генераторов IGUU 2916/2918;

• генерация сигналов IGUU 2916/2918 и приемника измерений ЭМП;

• калибровка автоматическая приемников ЭМИ (CISPR 16-1-1).

Описание опции RecTest Software для IGUU 2916 (642 КБ)

2. Опция KU 9616

Опция представляет кабель коаксиальный и используется с генератором IGUU 2916 для автоматизированных тестов. Дополнительная опция создает комфортные условия для тестирований, экономит время, исключает необходимость в замене соединения. Имеется разъем N (вилка).

Описание опции KU 9616 для IGUU 2916 (163 КБ)

Модельный ряд генераторов импульсов Schwarzbeck

Модель генератора	Краткое описание импульсного генератора Schwarzbeck
IGUU 2916	Генератор-калибратор универсальный импульсный. Диапазоны: A, B, C, D. Частоты: 9 кГц-1000 МГц. CISPR 16. Частоты: 100 кГц/1 МГц/10 МГц/100 МГц. Повторение импульсов в радиусе: 0,1 Гц - 200 Гц (20 кГц). Уровень вых. сигнала регулируется с размером шагом 1 дБ. Назначение: калибровка параметров измерительных приемников ЭМП (перегрузка, взвешивание импульсов).
IGUU 2918	Генератор калибровочных импульсов. По диапазонам: A, B, C, D. Частоты: 9 кГц-1000 МГц. CISPR 16. Частоты повторения импульсов: генератор основной 0,1 – 200 Гц; генератор вспомогательный до 1 МГц. IEEE-488 интерфейс. Назначение: калибровка имп. характеристик приемников ЭМИ.
IGUF 2910	Генератор импульсов высокой мощности. Повторения импульсов с частотой 300 Гц. Взвешенный уровень по CISPR 80 дБ мкВ (квази-пик, 120 кГц ПЧ). Батарейное питание. Назначение: источник широкополосного сигнала частотой до 300 (1000) МГц. LGA 9802 - автоматическое ЗУ (зарядное устройство), напряжение 230 В.
SG 9301	Генератор спектральных линий. Частоты: 30 - 1000 МГц. Линии спектра переключаемые (100 Гц - 1 МГц). Для работы необходимо устройство зарядное ACS 110. Назначение: опорный излучатель (с антенной UBAA 9114 с BBVU 9135 и др.)
SG 9302 C	Комбинированный генератор. Частоты: 100 МГц - 18 ГГц. Формирование част. спектра (линии спектральные), шаг 100 МГц. Назначение: источник излучения (с антенной) для тестирования БЭК, GTEM-ячеек, спец. площадок, а также компоненты технических средств (анализаторов спектра, измерительных приемников, аттенюаторов, кабельной продукции).
SG 9303	Комбинированный генератор. Частоты: 10 МГц - 8 ГГц. Импульсные частоты: 10 МГц/100 МГц. Шаг линий спектральных можно менять в пределах 10 – 100 МГц. Независимое питание. Назначение многообразное. Может работать как источник опорного излучения. Возможно использовать (с антенной) в качестве эквивалента испытательного образца изделия. Позволяет проводить тесты на работоспособность измерительных приемников, анализаторов спектра ЭМИ. В тестовых системах позволяет осуществлять верификацию. Генератор используется также для тестирования аттенюаторов, кабеля.
