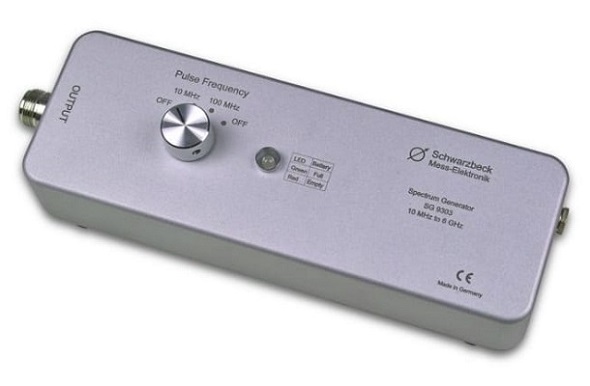

SG 9303
Характеристики SG 9303
• SG 9303
- генератор комбинированный.
• Охват частот в радиусе: от 1 до 6 ГГц.
• Рабочий диапазон: от 10 МГц – 8 ГГц.
• Частоты импульсные: 10 МГц и 100 МГц.
• Длительность импульсов SG 9303:
- около 60 нс при 10 МГц,
- около 7 нс при 100 МГц.
• Погрешность частоты: 20 ppm.
• Коннект: разъем (розетка) N, 50 Ом.
• Работа производится от батареи.
• Время непрерывной работы: до 8 ч.
• Вес прибора (вкл. аккумулятор): 690 гр.
• Пр-во SG 9303: Schwarzbeck Mess-Elektronik.
Документы на генератор SG 9303
Описание SG 9303 (599 КБ)
Цена по запросу, e-mail: info@schwarzbeckmsk.ru
Описание генератора SG 9303
Генератор SG 9303 представляет собой комбинированный генератор производства Schwarzbeck (Германия), который осуществляет формирование спектральных частотных линий в радиусе от 10 МГц до более 8 ГГц. Между спектральными линиями расстояние возможно изменять в диапазоне 10 – 100 МГц. Кварцевый кристалл обеспечивает высокую точность установки образуемых прибором SG 9303 спектральных линий. Небольшие габариты и вес генератора, а также питание от батареи делают его незаменимым в качестве источника опорного излучения.
Комбинированный генератор модели SG 9303 в комбинации с антенной (передающей) используется, как эквивалент испытываемого средства. А тестовая система, включающая кабель, приемную антенну, предусилитель и анализатор спектра или и приемник, применяется для измерения параметров напряженности поля, может с помощью генератора SG 9303 верифицироваться. Прибором Schwarzbeck SG 9303 пользуются также для выявления работоспособности анализаторов спектра ЭМИ, тестовых приемников, аттенюаторов, кабеля.
Модельный ряд генераторов импульсов Schwarzbeck
Модель генератора |
Краткое описание импульсного генератора Schwarzbeck |
|---|---|
IGUU 2916 |
Генератор-калибратор универсальный импульсный. Диапазоны: A, B, C, D. Частоты: 9 кГц-1000 МГц. CISPR 16. Частоты: 100 кГц/1 МГц/10 МГц/100 МГц. Повторение импульсов в радиусе: 0,1 Гц - 200 Гц (20 кГц). Уровень вых. сигнала регулируется с размером шагом 1 дБ. Назначение: калибровка параметров измерительных приемников ЭМП (перегрузка, взвешивание импульсов). |
IGUU 2918 |
Генератор калибровочных импульсов. По диапазонам: A, B, C, D. Частоты: 9 кГц-1000 МГц. CISPR 16. Частоты повторения импульсов: генератор основной 0,1 – 200 Гц; генератор вспомогательный до 1 МГц. IEEE-488 интерфейс. Назначение: калибровка имп. характеристик приемников ЭМИ. |
IGUF 2910 |
Генератор импульсов высокой мощности. Повторения импульсов с частотой 300 Гц. Взвешенный уровень по CISPR 80 дБ мкВ (квази-пик, 120 кГц ПЧ). Батарейное питание. Назначение: источник широкополосного сигнала частотой до 300 (1000) МГц. LGA 9802 - автоматическое ЗУ (зарядное устройство), напряжение 230 В. |
SG 9301 |
Генератор спектральных линий. Частоты: 30 - 1000 МГц. Линии спектра переключаемые (100 Гц - 1 МГц). Для работы необходимо устройство зарядное ACS 110. Назначение: опорный излучатель (с антенной UBAA 9114 с BBVU 9135 и др.) |
SG 9302 C |
Комбинированный генератор. Частоты: 100 МГц - 18 ГГц. Формирование част. спектра (линии спектральные), шаг 100 МГц. Назначение: источник излучения (с антенной) для тестирования БЭК, GTEM-ячеек, спец. площадок, а также компоненты технических средств (анализаторов спектра, измерительных приемников, аттенюаторов, кабельной продукции). |
SG 9303 |
Комбинированный генератор. Частоты: 10 МГц - 8 ГГц. Импульсные частоты: 10 МГц/100 МГц. Шаг линий спектральных можно менять в пределах 10 – 100 МГц. Независимое питание. Назначение многообразное. Может работать как источник опорного излучения. Возможно использовать (с антенной) в качестве эквивалента испытательного образца изделия. Позволяет проводить тесты на работоспособность измерительных приемников, анализаторов спектра ЭМИ. В тестовых системах позволяет осуществлять верификацию. Генератор используется также для тестирования аттенюаторов, кабеля. |
Заказать и купить генератор SG 9303 по приемлемой цене и с доставкой в кратчайшие сроки можно в Группе компаний Москвы (e-mail: info@schwarzbeckmsk.ru).
